مقدمه

با وجود بسیاری از فشارها و تحریم ها، شرکت هواوی با اقتدار گوشی همراه Mate 30 Pro خود را منتشر کرده است. این درحالی است که جهان در این شگفتی قرار دارد که چگونه چنین چیزی بدون داشتن بزرگان موتورهای جستجو می تواند در رقابت ها باقی بماند. جدا از این، بخشی که بیشتر برای ما جالب است اجزای سخت افزاری درون این گوشی می باشد و تنها باز کردن کل قطعات آن می تواند به ما بگوید که چه سخت افزار محشری درون آن وجود دارد.

image--006
image--007

مرحله اول

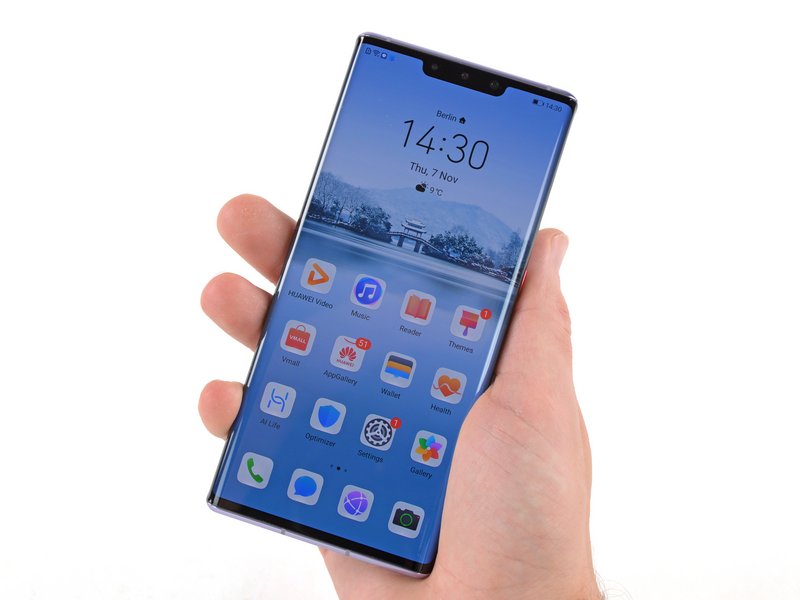

اگر به ظاهر این گوشی نگاه کنید آنچه که به نظر می رسد یک ماشین لباسشویی است اما تنها کاری که این گوشی نمی تواند انجام دهد شستن لباس هاست. گوشی که اکنون در دست ماست مدل چینی  LIO-AL00 می باشد و مشخصات  این مدل گوشی از هواوی میت 30 پرو به شرح زیر است:

  • صفحه نمایش OLED 53/6 اینجی با رزولوشن 1176×2400 و تقریباً 29/409 تراکم پیکسل
  • دارای پردازنده  Kirin 990 با پردازنده مرکزی 8 هسته ای، پردازنده گرافیکی Mali-G76 16 هسته ای همراه با واحد پردازنده عصبی

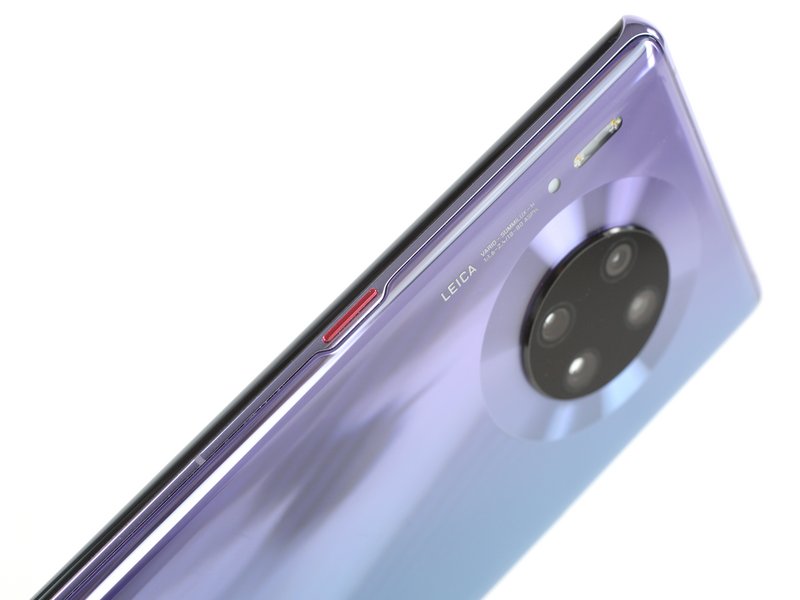

  • دارای سه دوربین عقب 40/ 40/ 8 مگا پیکسلی همراه با بزرگنمایی نوری 3 برابر و یک دوربین سنجش عمق می باشد که  به صورت مربعی کنار هم چیده شده اند.
  • دوربین جلوی 32 مگاپیکسلی همراه با یک دوربین سنجش عمق
  • دارای گواهی IP86 جهت ممانعت از نفوذ آب یا گرد و خاک
  • دارای پورت USB-C
  • بدون جک هدفون
  • دارای سخت افزار تشخیص چهره، تشخیص ژست و یک سنسور اثر انگشت غیر قابل رویت در زیر نمایشگر
image--010
image--008
image--009

مرحله دوم

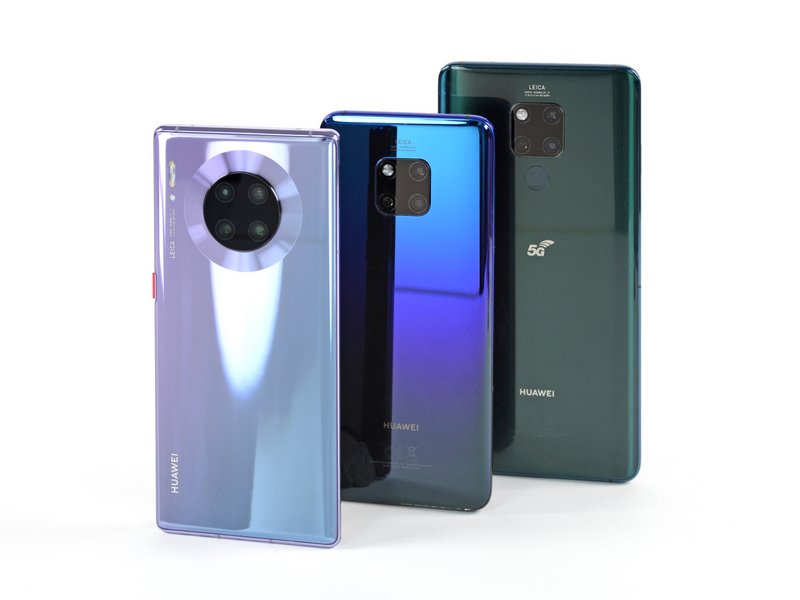

  • از نظر اندازه، Mate 20 X 5G غول پیکر ترین گوشی ساخت هواوی است به طوری که سایر میت های هواوی از جمله Mate 30 Pro ما نیز در برابر آن کوچک به نظر می رسند.

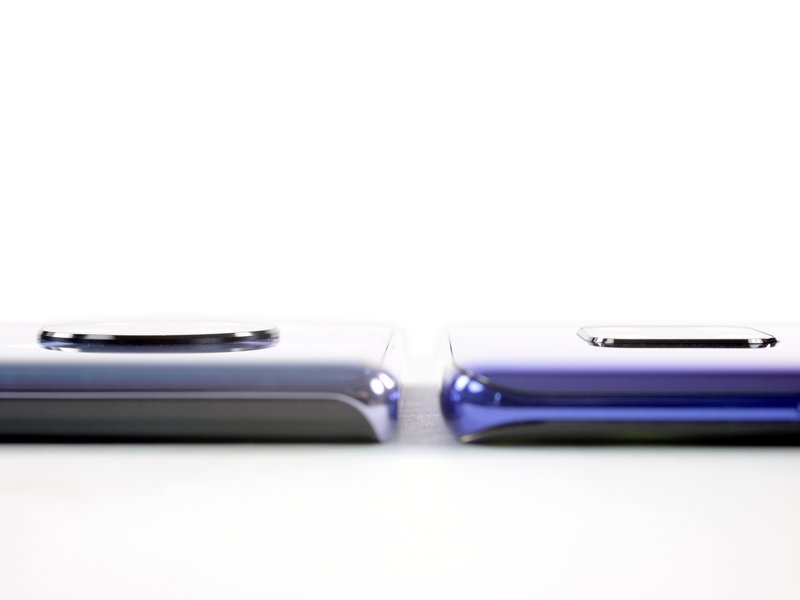

  • برآمدگی دوربین هواوی میت 30 پرو برابر 1/1 میلی متر است که در مقایسه با برآمدگی 4/0 میلی متری 20 پرو گذشته بلندتر می باشد.
  • نمایشگر فوق منحنی 88 درجه این گوشی ظاهر براقی را به گوشی می بخشد.

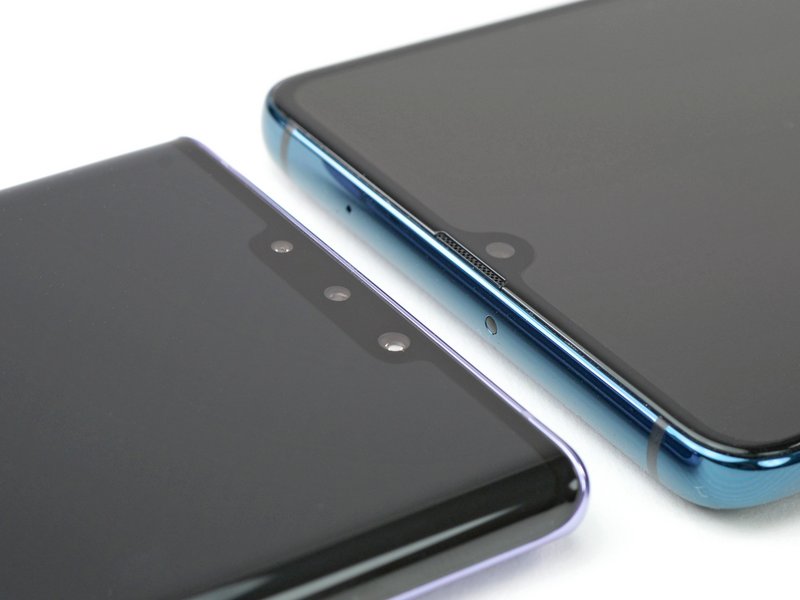

  • در لبه بالایی صفحه نمایش این گوشی یک دوربین سه بعدی سنجش عمق اضافی وجود دارد که محل قرار گیری آن به نسبت تک دوربین های اشکی جلو، فضای بیشتری از صفحه را دربر می گیرد.
  • همیشه در مورد این موضوع کنجکاو هستم که صفحات نمایش خمیده از درون چگونه به نظر می رسند این در حالی است که می دانم، برداشتن این چنین صفحات نمایش زحمت زیادی را می طلبد.
image--011
image--012

مرحله سوم

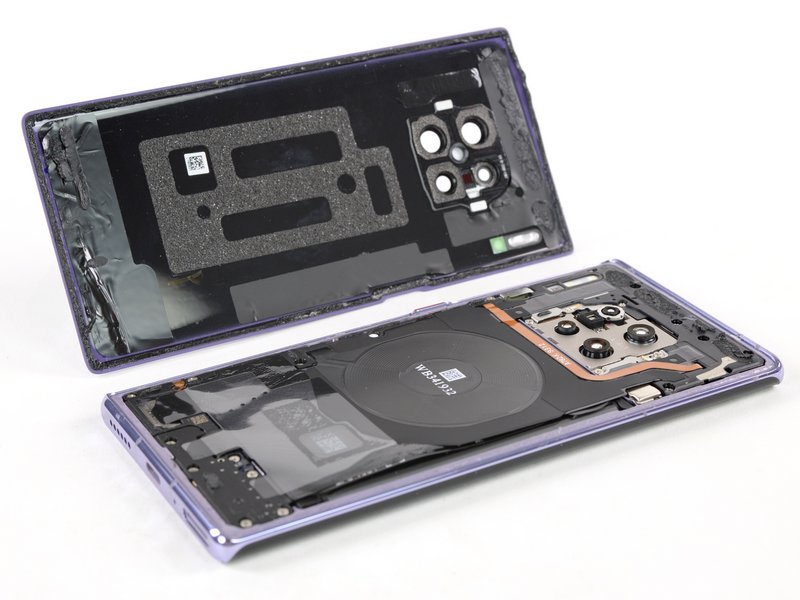

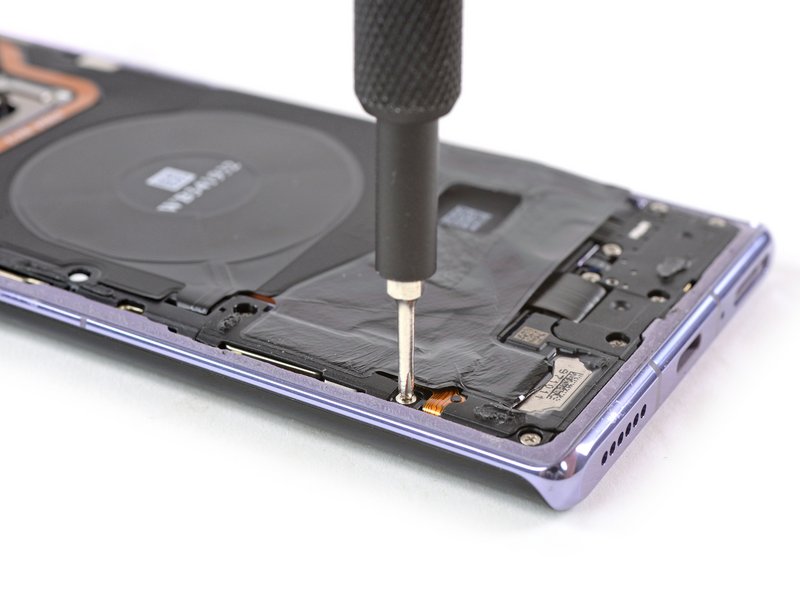

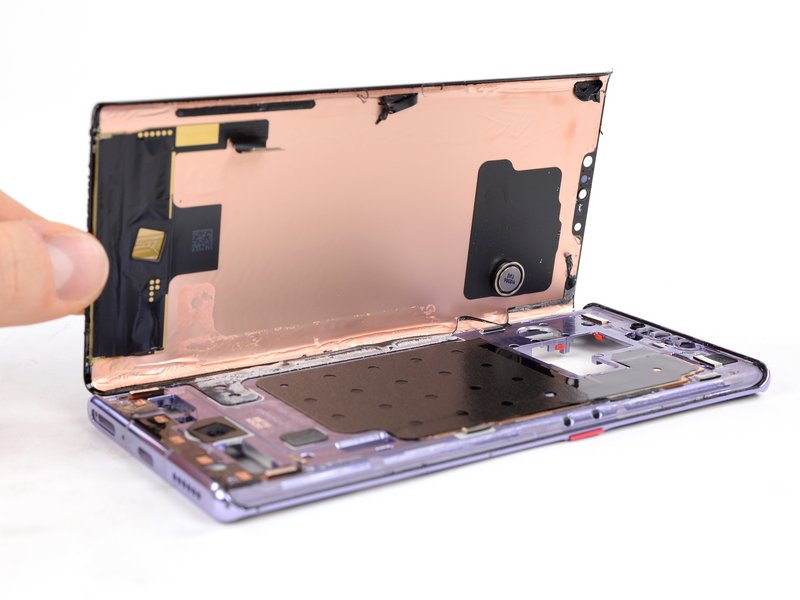

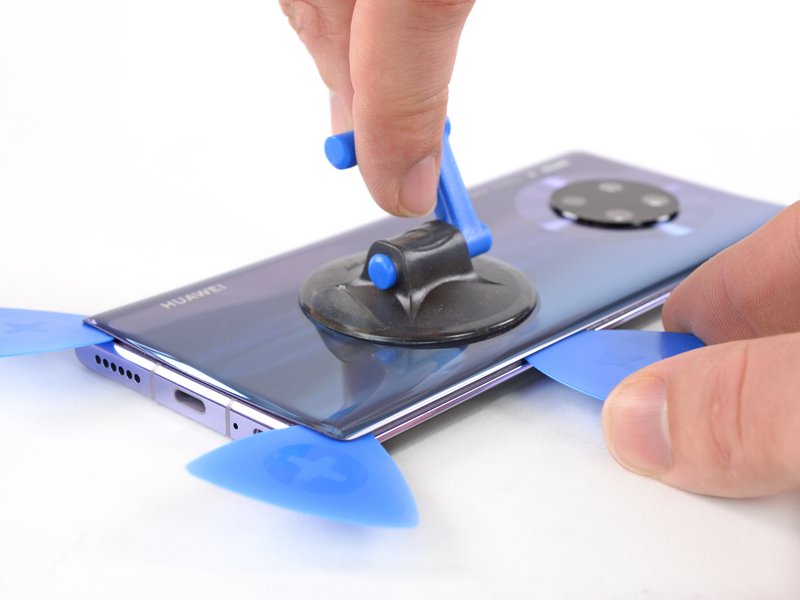

فارغ از تمام جذابیت های نمایشگر هواوی میت 30 پرو، زمان آن رسیده که گوشی را خاموش کنیم و به سراغ باز کردن پوشش عقبی آن برویم. همانند شکل زیر با سه حرکت سریع و کلاسیک یعنی گرم کردن، بلند کردن و جدا کردن این کار را انجام می دهیم. از آنجا که سنسور اثر انگشت در زیر نمایشگر قرار دارد پس نباید با هیچ کابلی روبه رو شویم اما در باب فلش دوربین احتیاط کنید. مشاهده می کنید که پوشش عقبی گوشی به تمیزی برداشته می شود بدون اینکه با کابل های مزاحم روبه رو شوید.

image--013
image--015
image--014

مرحله چهارم

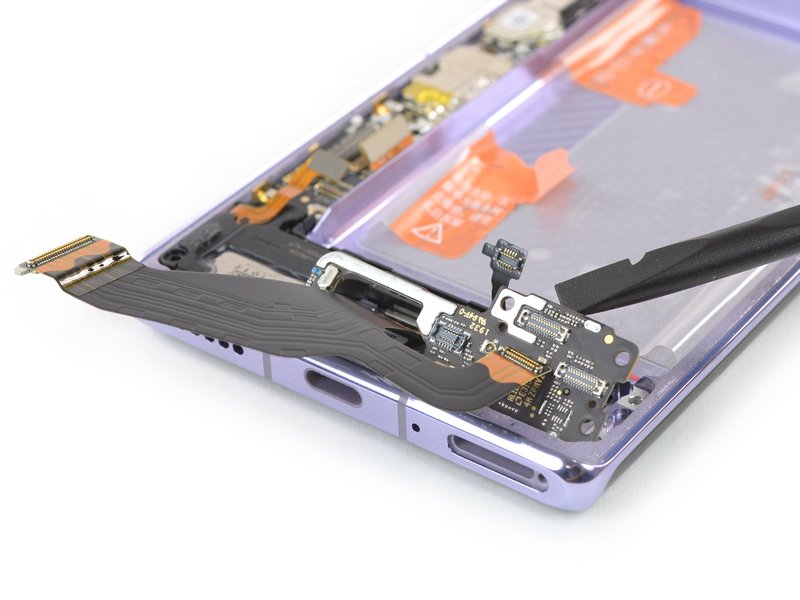

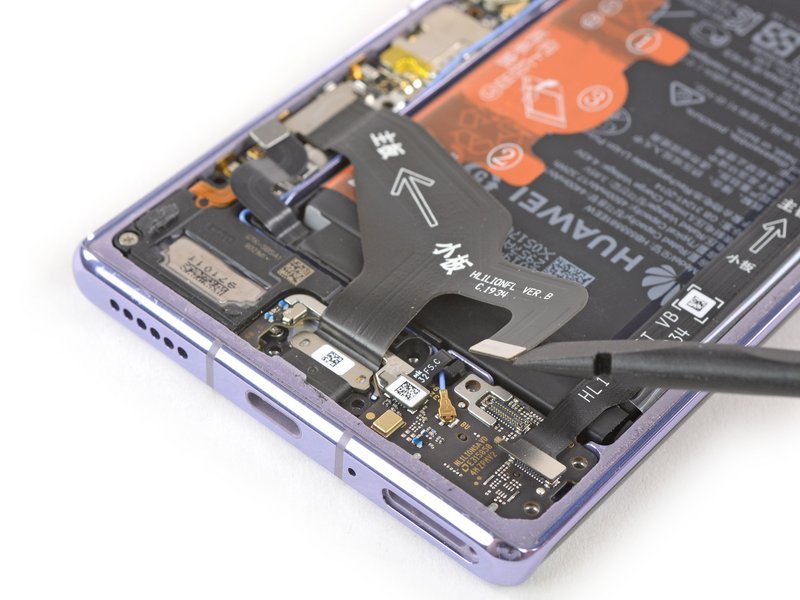

در این مرحله نوبت به برداشتن قاب پلاستیکی پشتی می رسد که فلش، کویل NFC و سیم پیچ شارژ بی سیم بر روی آن سوار هستند. با چند ضربه آهسته و تکان کوچک البته دقیق می توان آن را برداشت. با برداشتن کامل قاب، با یک کابل اتصال دهنده Y شکل مواجه می شویم که وظیفه اتصال پورت USB-C، مادربرد و برد لوازم جانبی را به هم دارد. برای ادامه کار نیاز است که این کابل نیز برداشته شود.

image--016
image--017
image--018

مرحله پنجم

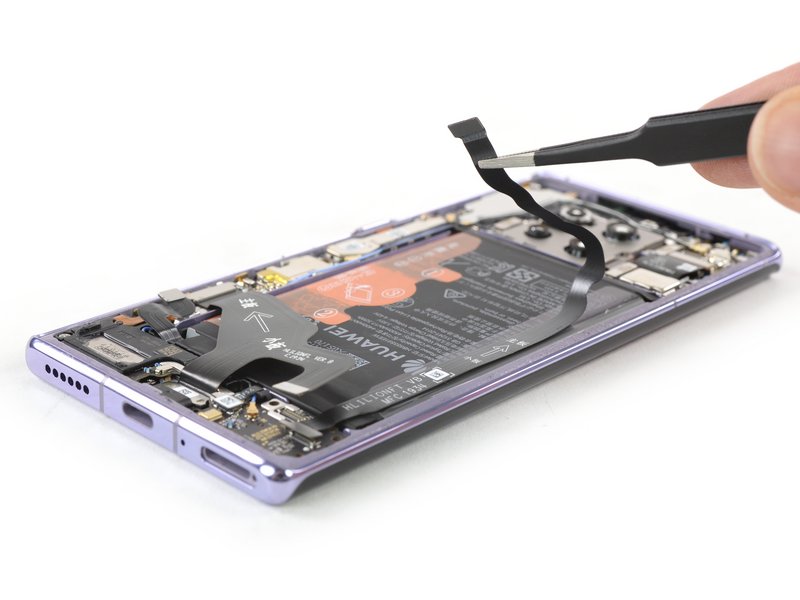

تنها موردی که بین ما و باتری قرار دارد یک کابل مار مانند می باشد که با برداشتن آن می توان به باتری دسترسی پیدا کرد. ما شخصاً این نوع کابل هایی که به راحتی در دسترس هستند را به آن دسته از کابل هایی که در زیر باتری پنهان شده اند را شدیداً ترجیع می دهیم چرا که یافتن آن کابل ها آسان نبوده و باید به با دقت و اتفاقی آن ها را جستجو کرد.

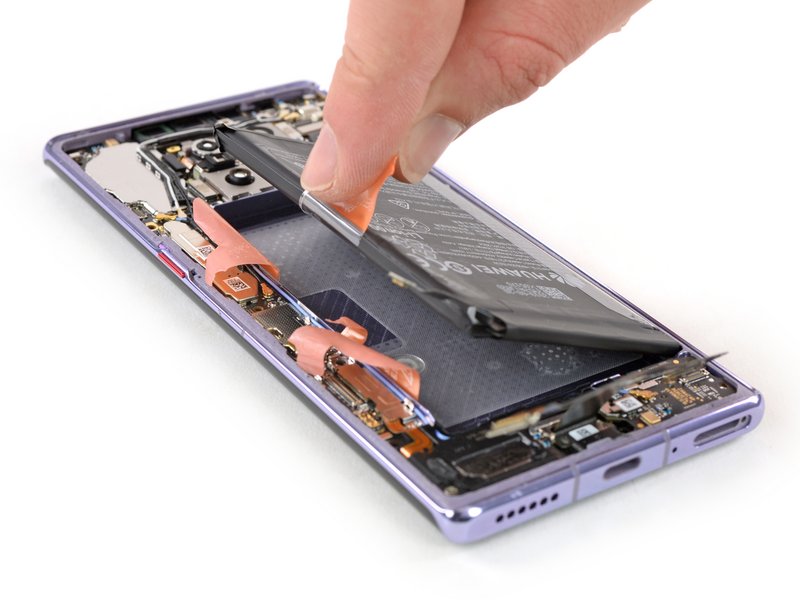

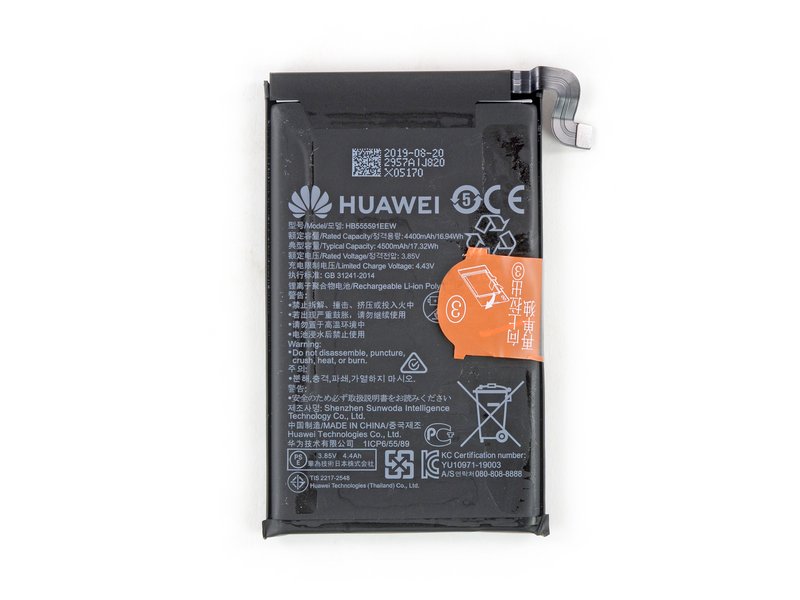

پس از برداشتن کابل ماری، نوبت به برداشتن باتری می رسد. به زبانه های نارنجی رنگ نگاه کنید، با خواندن دستورالعمل نوشته شده بر روی آن ا، می توان فرم صحیح کشیدن این زبانه ها را متوجه شده و به راحتی باتری را از جای خودش بیرون بکشید. آن چه که از باتری گوشی هواوی میت 30 پرو برای ما آشکار می شود یک باتری 4500 میلی آمپر ساعتی، 85/3 ولتی با توان کل 32/17 وات ساعت می باشد که مقداری بیشتر از توان کل 04/16 وات ساعت موجود در گوشی هواوی میت 20 ایکس پرو یا P30 پرو است. این درحالی است که گوشی میت 30 پرو توانسته است آیفون 11 پرو مکس با توان 04/15 وات ساعت را نیز پشت سر بگذارد.

image--019
image--020
image--021

مرحله ششم

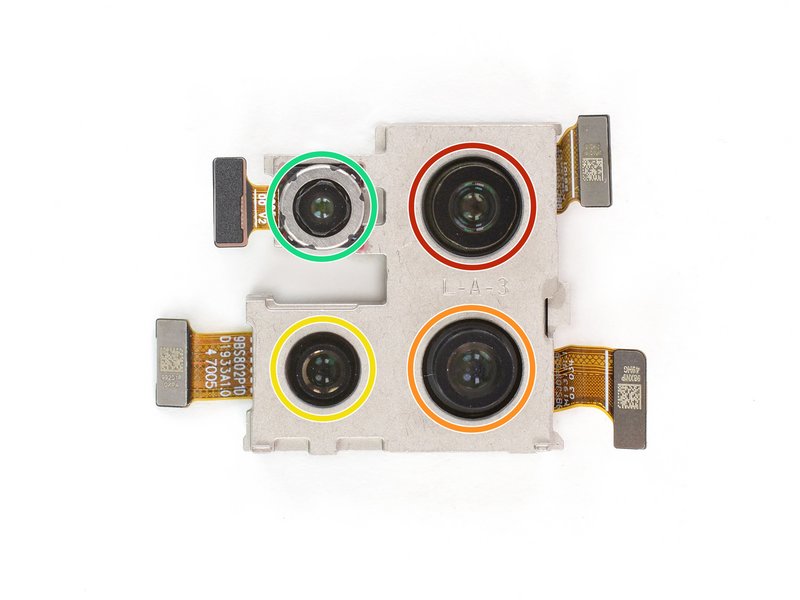

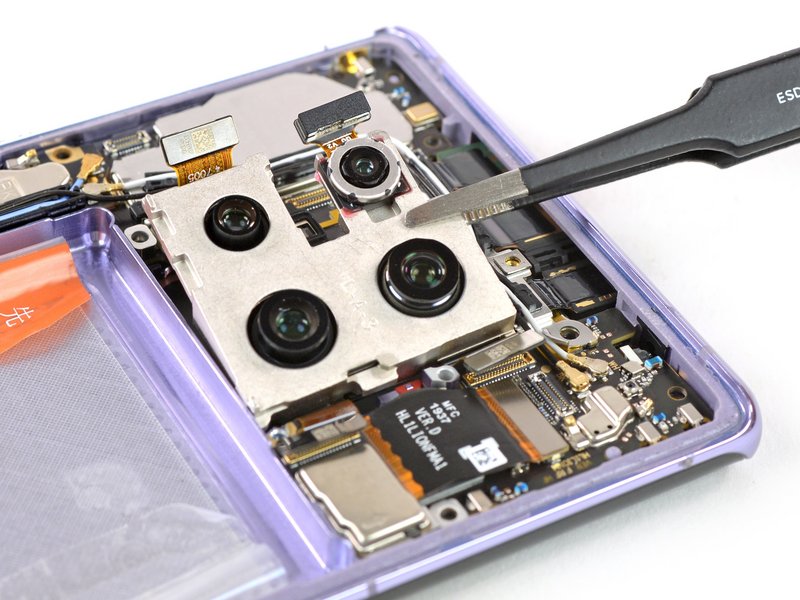

به مرحله برداشتن دوربین ها می رسیم. چهار لنز دوربین تعبیه شده در گوشی هواوی میت 30 پرو، از ابزارهای تبلیغاتی عالی برای شرکت هواوی می باشند که دارای مشخصات زیر هستند:

■ یک دوربین فیلمبرداری 40 مگاپیکسلی ƒ/1.8 دارای سنسور IMX608 1/1.54 اینچی با الگوی RGGB و فرمت 3:2 خروجی

■ یک دوربین فوق حساس 40 مگاپیکسلی ƒ/1.6 دارای سنسور IMX600 1/1.7 اینچی با الگوی RYYB و OIS مخصوص هواوی و فرمت 4:3 خروجی با قابلیت ضبط ویدیو های 256× Ultra Slow-motion @7680 FPS

■ یک لنز تله فوتوی 8 مگاپیکسل ƒ/2.4 دارای سنسور OV08A10 با الگوی OIS جهت ارائه بزرگنمایی 3 برابر، بزرگنمای هیبرید 5 برابر و بزرگنمایی دیجیتالی بیش از 30 برابر

■ یک دوربین سه بعدی سنجش عمق جهت ایجاد افکت های ویدیویی دقیق و فوری با سنسور IMX316

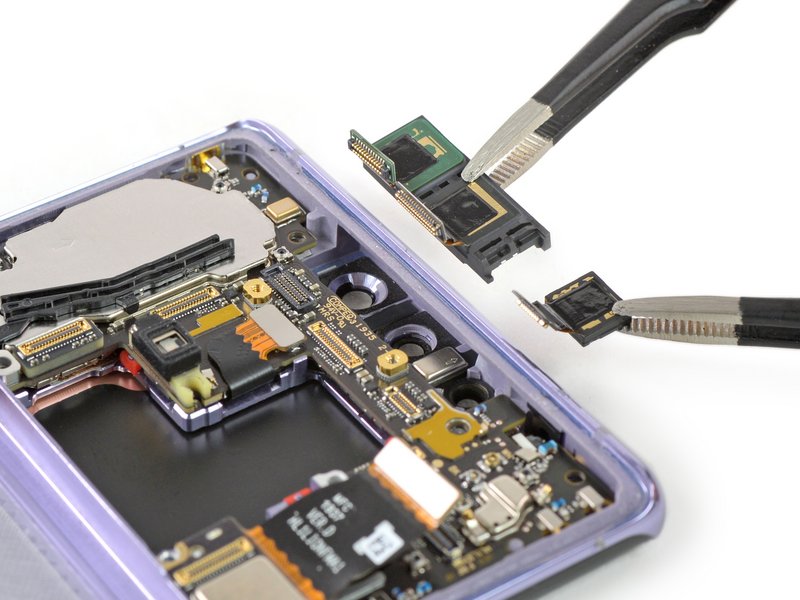

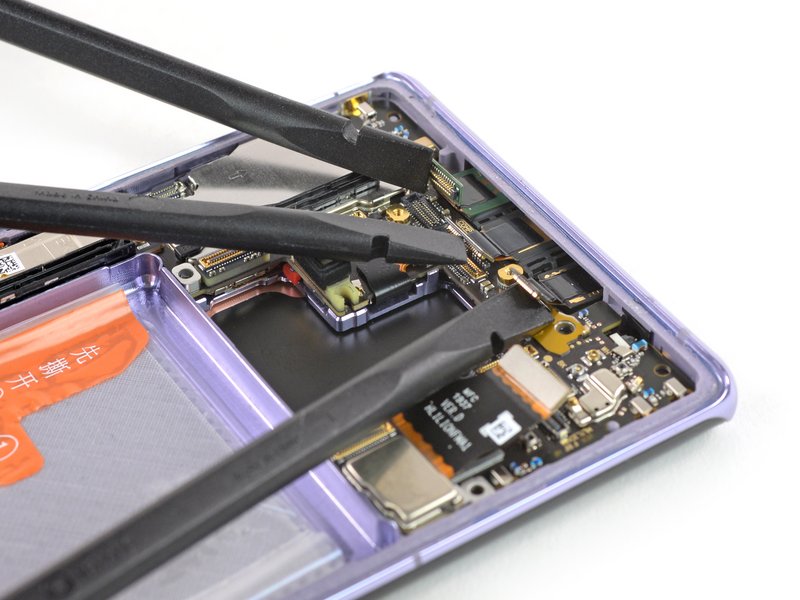

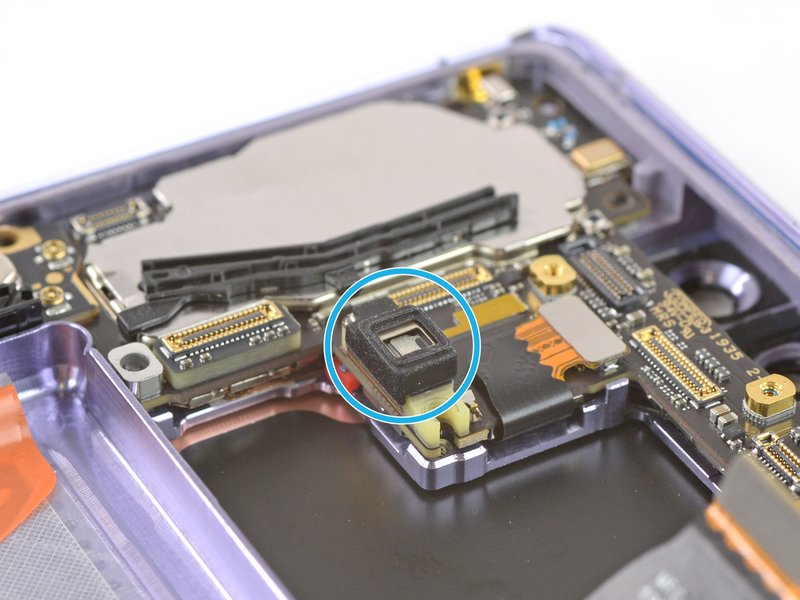

■ در این مرحله، با برداشتن دوربین ها، تنها ماژول پروژکتور دات بر روی مادربرد باقی می ماند.

image--022
image--023
image--024

مرحله هفتم

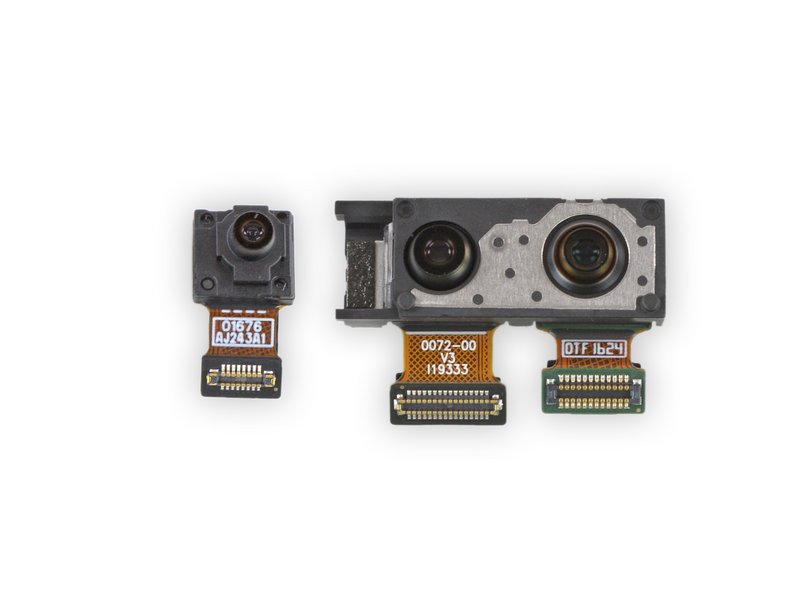

همچنان سرسختانه در تلاش برای بازکردن قطعات گوشی هواوی میت 30 پرو هستیم و اکنون قصد داریم تا به سراغ در آوردن اتصالات دوربین جلو و آزاد کردن لنزهای دوربین جلویی برویم. در این بخش با یک ابهام روبه رو شدیم، اینکه هواوی تنها به وجود دو دوربین جلویی اشاره کرده است در حالی که در این قسمت سه لنز وجود دارد. در این افکار بودیم که متوجه شدیم که یکی از این لنزها باید مربوط به همان سنسور ژست باشد که قبلاً به آن اشاره کردیم. مشکل حل شد! و به کار خودمان ادامه می دهیم. در این جا ما دو دوربین داریم که دارای مشخصات زیر هستند:

  • در بخش دوربین های دوگانه، یک دوربین بزرگتر سلفی 32 مگاپیکسلی ƒ/2.0 با سنسور IMX616 1/2.8 اینچی در سمت راست و یک دوربین ژست 2.4 مگاپیکسلی با سنسور IMX332 1/6.95 اینچی در سمت چپ قرار دارد.
  • در بخش دوربین تکی، یک دوربین سنجش عمق سه بعدی با سنسور IMX516 قرار دارد که احتمالاً وظیفه ایجاد افکت های عمیق در عکس های سلفی و باز کردن قفل تشخیص چهره را داشته باشد.
image--025
image--026
image--027

مرحله هشتم

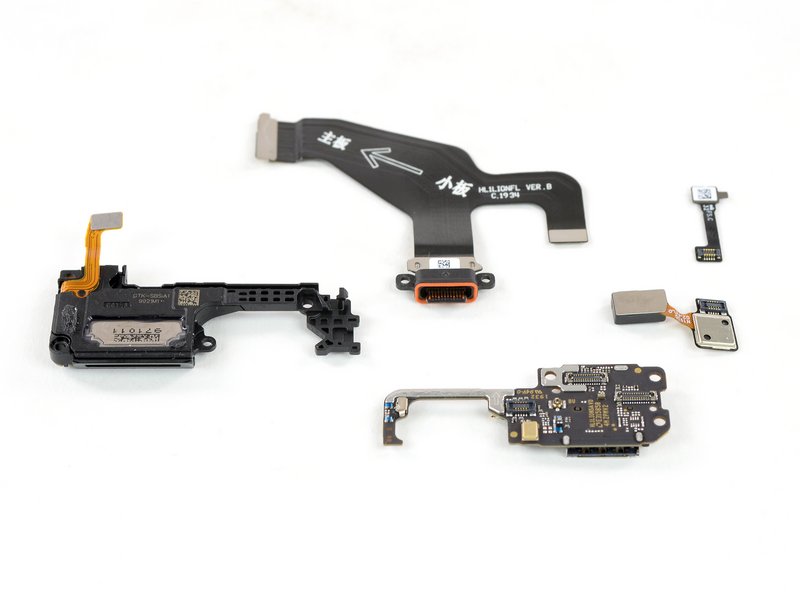

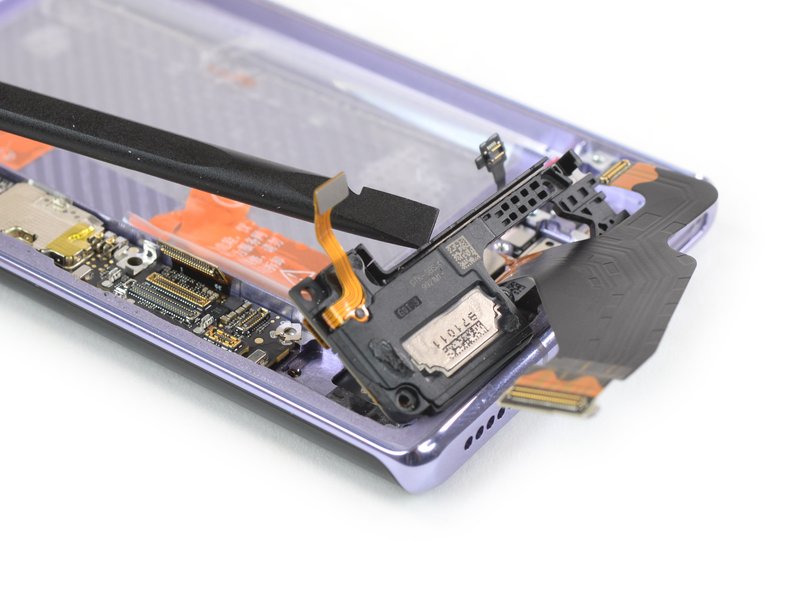

اگر مقداری از بحث دوربین ها فاصله بگیریم به یاد می آوریم که گوشی هواوی میت 30 پرو به غیر از این هفت دوربین محشر دارای اجزای دیگری چون:

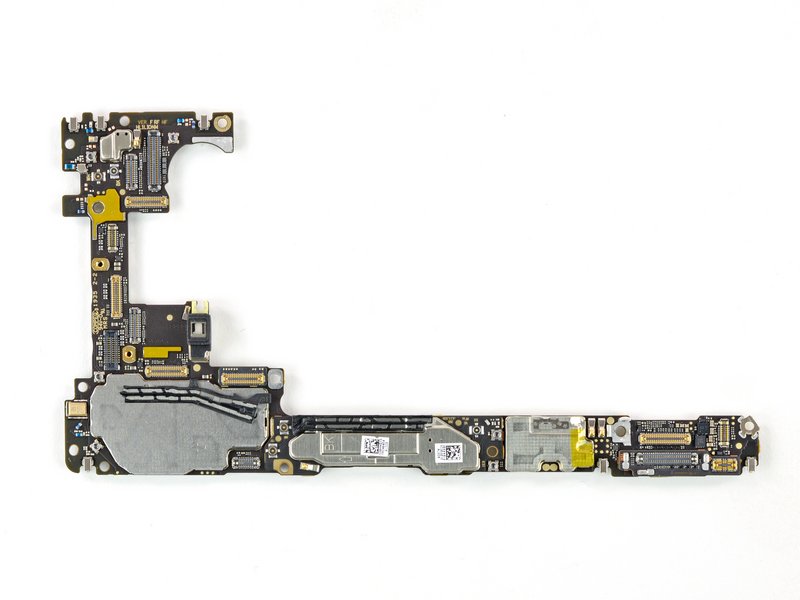

  • پورت USB-C و کابل اتصال دهنده Y شکل
  • یک اسپیکر در قابی پلاستیکی
  • یک مادربرد با شکاف سیم کارت در پستش
  • اسکنر اثر انگشت نوری از نوع Synopsys S3909
  • و در بخش انتهایی گوشی یک دسته از کابل های کواکس ماری درهم تنیده نیز وجود دارند.

 این قطعات همگی در قالب ماژول بوده و به راحتی و در صورت لزوم مستقلاً قابل تعویض هستند.

image--028
image--029
image--030

مرحله نهم

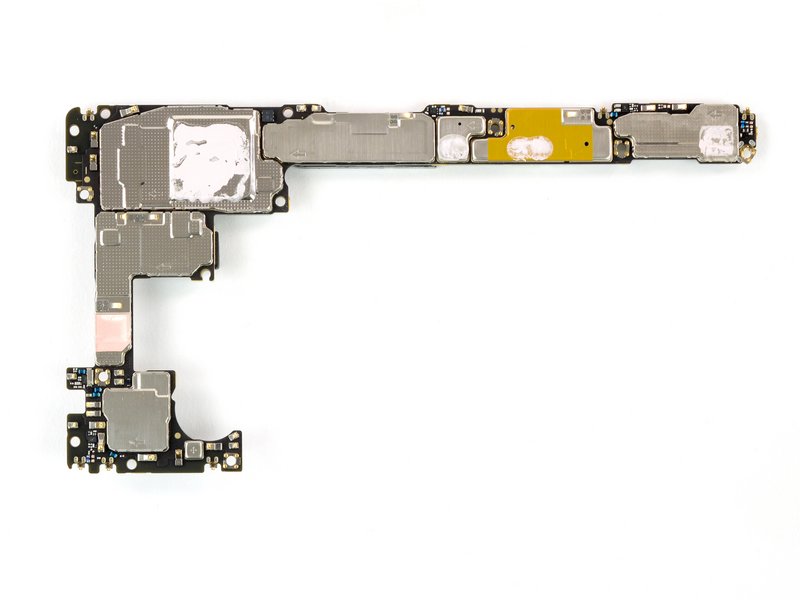

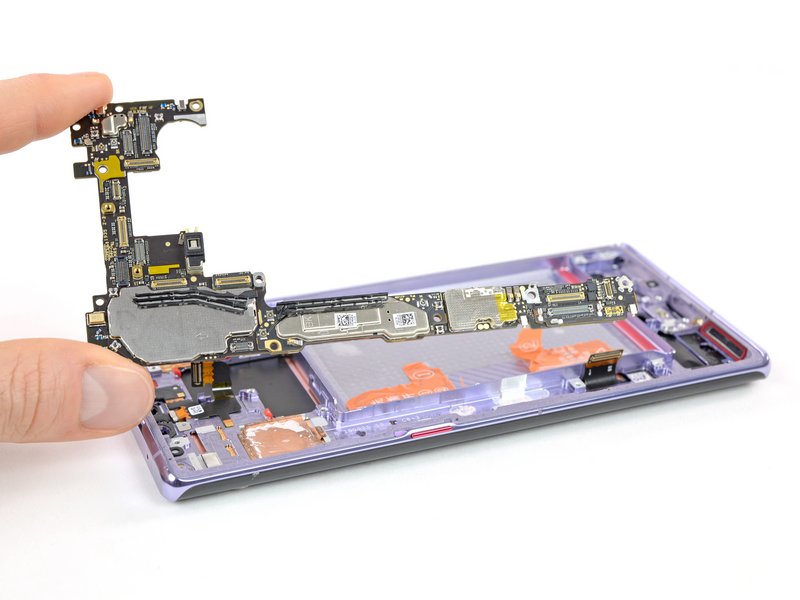

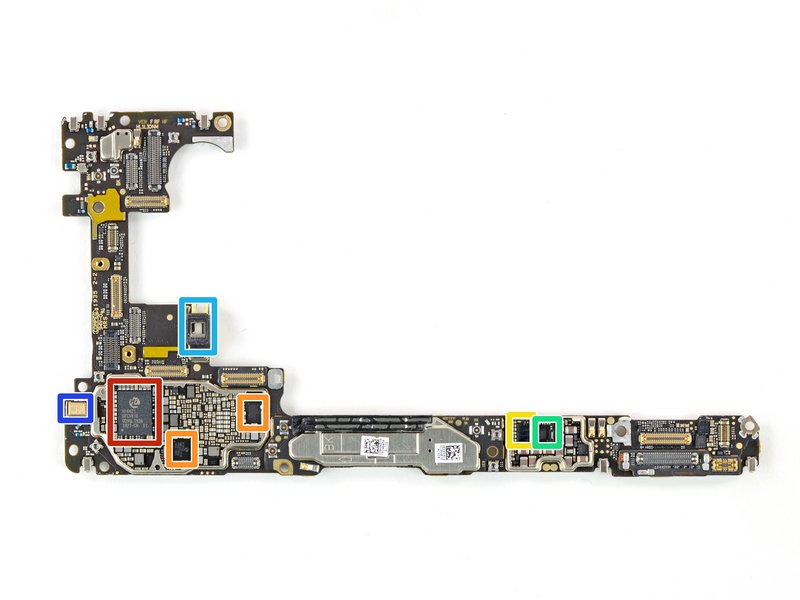

مادربرد این گوشی با وجود تمام اجزایی که درون گوشی قرار داده شده بودند همچنان به شکلی ساخته شده است که کل فضای باقی مانده را پر کند. مادربرد این گوشی یک صفحه سیلیکونی شکلاتی رنگ است که دارای اجزای مختلف زیر می باشد:

■ آی سی تغذیه  Hi6421 ساخت  HiSilicons

■ آی سی تغذیه Hi6422 ساخت  HiSilicons

■ آی سی گیرنده شارژ بی سیم BWL68 ساخت STMicroelectronics

■ آی سی باتری HL1506F1 ساخت Halo Micro

■ دات پروژکتور (Dot Projector)

■ میکروفون

تذکر: در بخش زیرین مادربرد در سمت چپ یک صفحه مسی وجود دارد که مشابه خنک کننده مایع Mate 20 X 5G است.

image--031
image--032

مرحله دهم

مادربرد را بچرخانید و طرف دیگر آن را ببینید. اجزای زیر برای شما ظاهر می شوند:

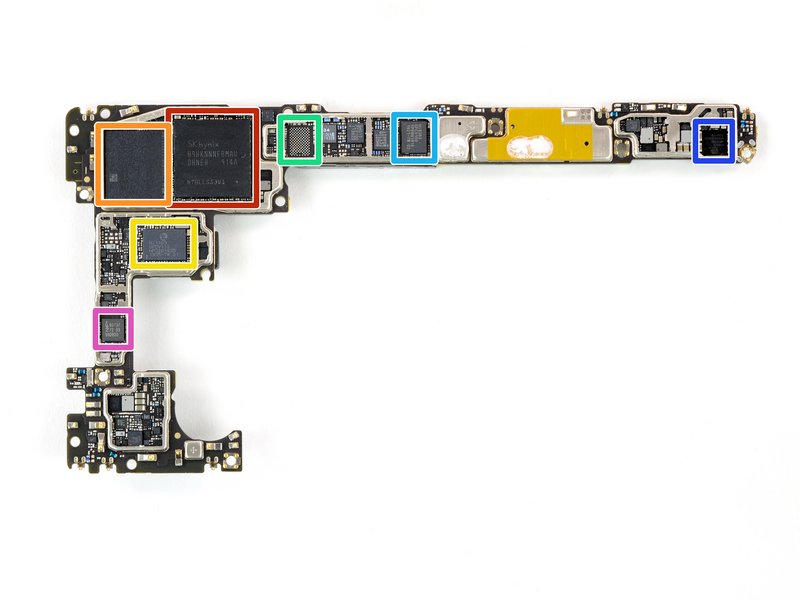

■ SKhynix H9HKNNNFBMAU-DRNEH 8 GB LPDDR4X SDRAM و یک SoC Kirin 990 در لایه زیرین آن

■ Kioxia (Toshiba) M-CT041930U544311JPN 256 GB UFS

■ ماژول وای فای HiSilicon Hi1103 (مانند نمونه موجود در Mate 20 X 5G)

■ یک لایه خالی که ظاهراً می تواند جای یک ماژول از پیش تعیین شده اضافی در نسخه 5G این گوشی باشد.

■ فرستنده فرکانس های رادیوی HiSilicon Hi6363 (مانند نمونه موجود در Mate 20 Pro)

■ آی سی تغذیه HiSilicon Hi6526

■ NXP 80T37 (احتمالاً کنترل کننده NFC باشد)

image--033
image--034

مرحله یازدهم

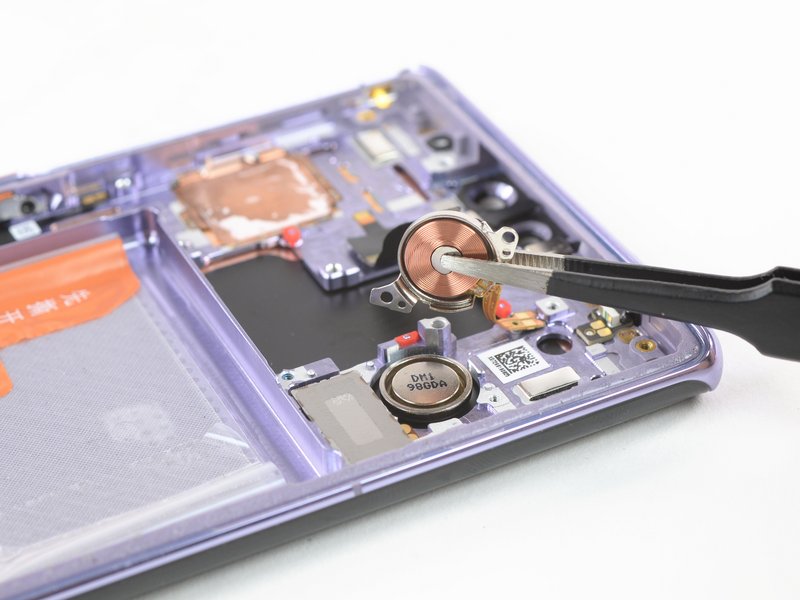

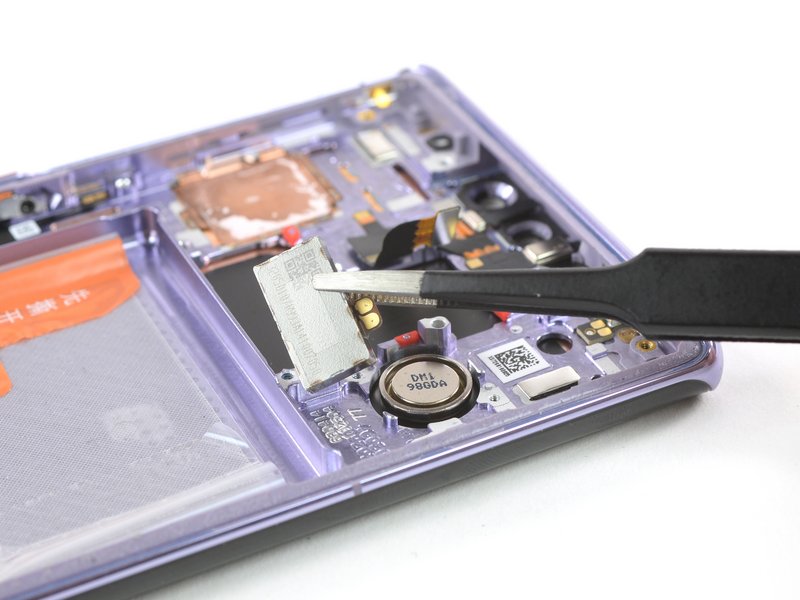

به مرحله خارج کردن درایور اسپیکر Staucture-borne می رسیم. این قطعه کوچک با ایجاد ارتعاش در صفحه نمایش صدا ایجاد می کند و می تواند جایگزین اسپیکرهای قدیمی گوشی باشد. این یک ترفند جالب است اما مشکلات جانبی دیگری را نیز به همراه دارد. به عنوان نمونه این اسپیکر یک بخش اضافی است که با صفحه نمایش جایگزین می شود. چنان چه بر روی صفحه گوشی خود در اطراف درایور اسپیکر ضربه بزنید با افت لحظه ای در صدا مواجه خواهید شد.

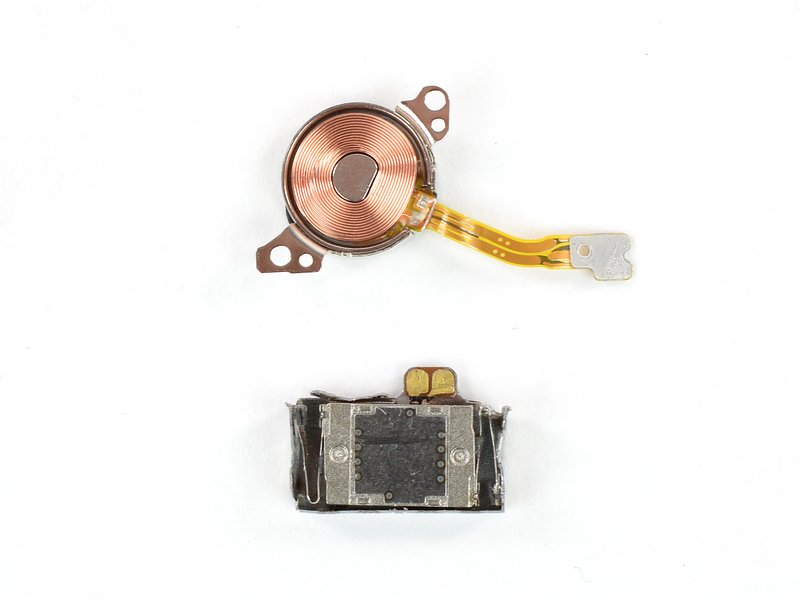

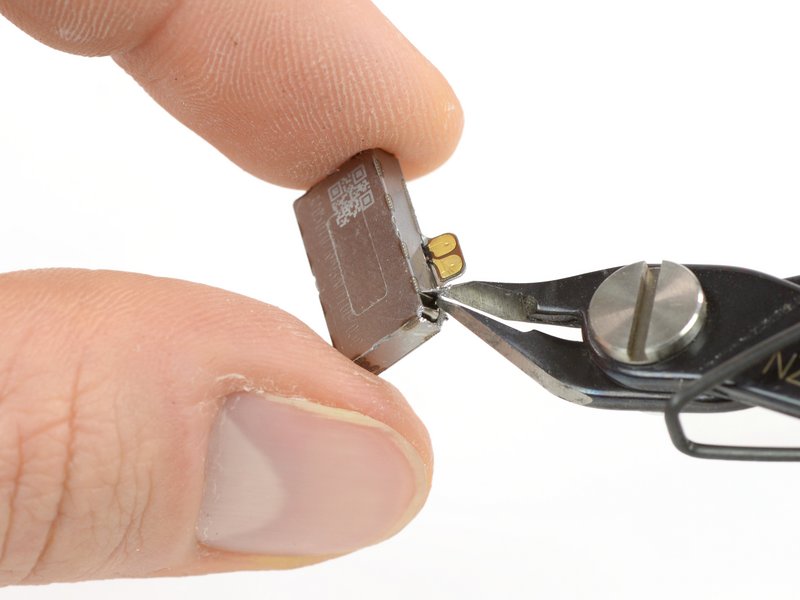

قطعه بعدی که در شکل میبینید چیزی نیست جز یک موتور ویبره LRA دایروی کوچک که درگوشی میت 20 پرو نیز وجود داشته و اکنون به یک زنگ دیجیتال مستطیل استوانه ای engine-style ارتقا یافته است.

image--035
image--036
image--037

مرحله دوازدهم

در جهت باز کردن این زنگ دیجیتالی کافی است که لبه افقی باز شونده آن را پیدا کنید. همانطور که در شکل مشاهده می کنید باز کردن آن مانند باز کردن قوطی ماهی ساردین است و به راحتی می توان آن را انجام داد.

image--038
image--039
image--040

مرحله سیزدهم

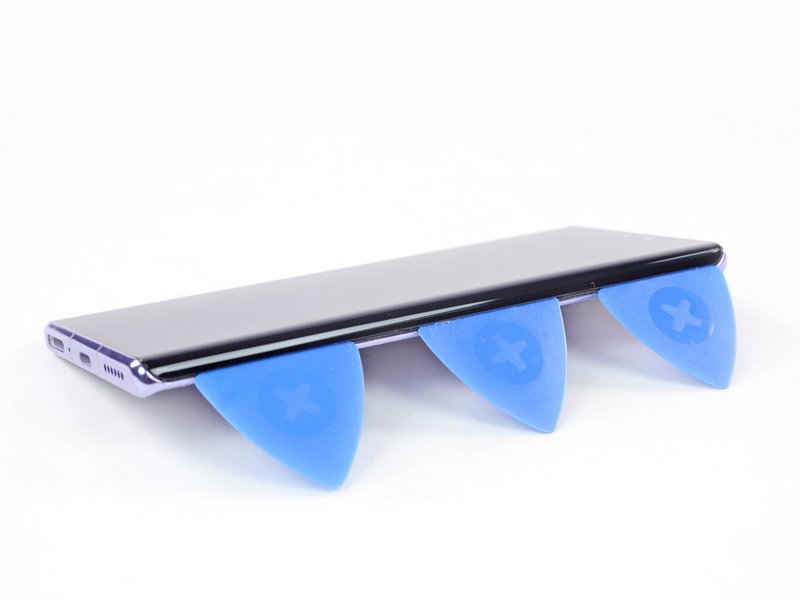

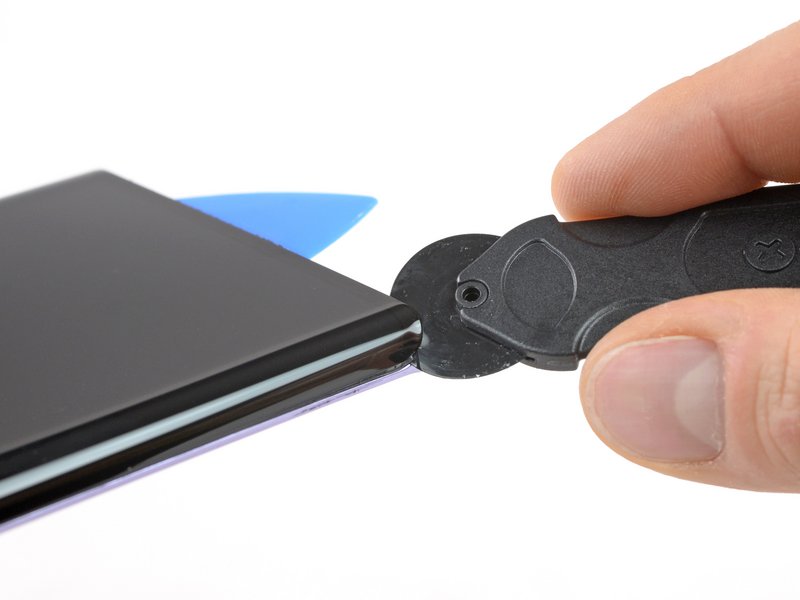

در ادامه پروژه باز کردن کل قطعات هواوی میت 30 پرو هستیم که در این مرحله با یک صفحه نمایش فوق العاده منحنی روبه رو می شویم که در آن هیچ گونه حاشیه ای بین صفحه نمایش و فریم گوشی وجود ندارد. از ابزارهای مخصوص خود برای این کار همچون چرخ دستی باز کننده iMac که شبیه به کاتر پیتزا است، استفاده می کنیم. ابتدا به آرامی سعی می کنیم که درزهایی بین صفحه نمایش و بدنه پیدا کنیم و در درز یافت شده مضراب هایی قرار می دهیم تا شکاف ها را نگه دارند. دور تا دور صفحه نمایش را به همین شیوه انجام می دهیم تا صفحه نمایش به آرامی از بدنه جدا شود.

image--041
image--041

مرحله چهاردهم

این گوشی هوشمند از انواع فناوری های پیشرفته و قطعات ماژولی کاملاً پر شده است و این می تواند دلیلی باشد که چرا آن ها جایی را برای جک هدفون نساخته اند.

image--042

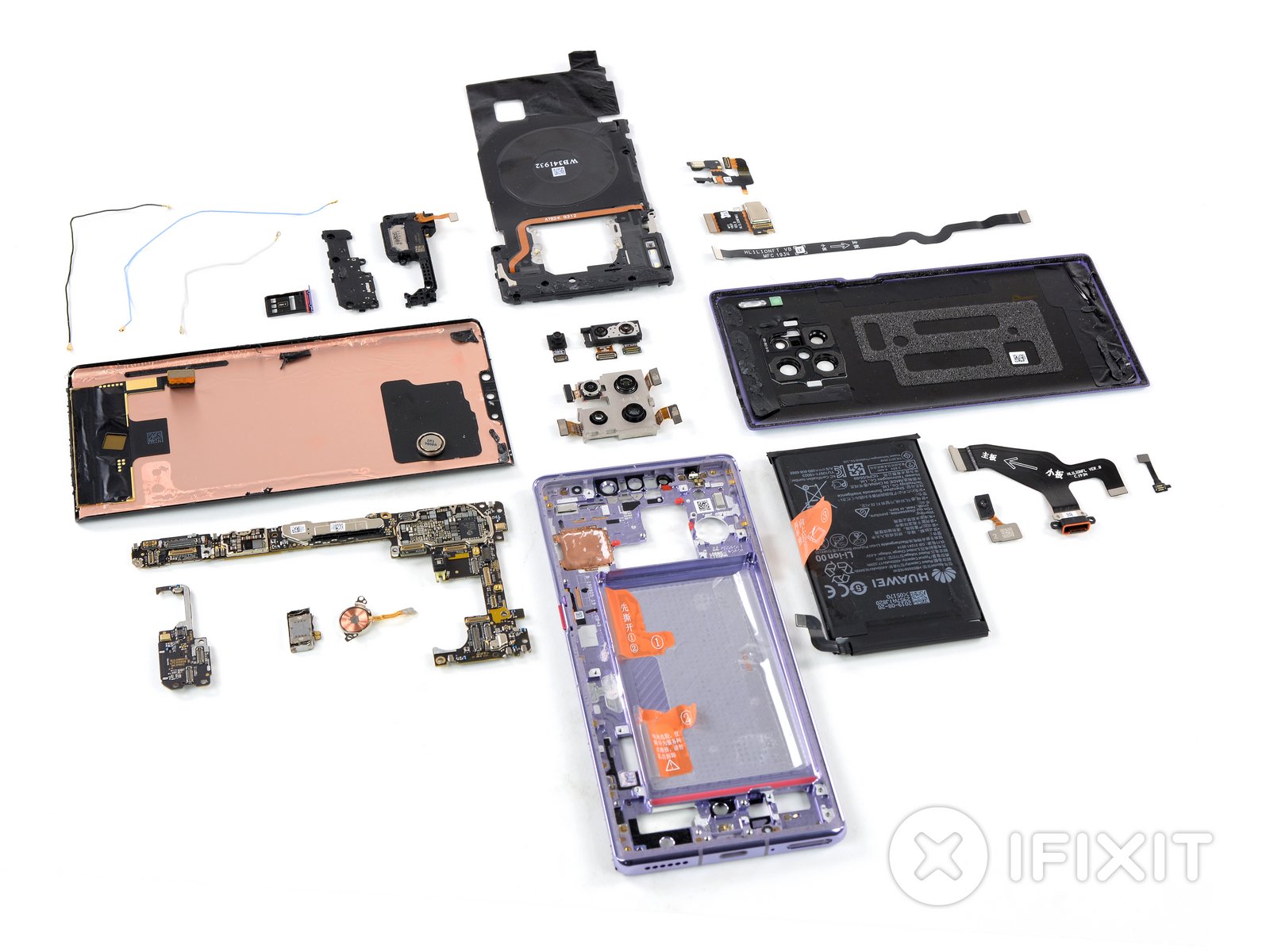

جمع بندی یافته های ما از نظر معیار های قابلیت تعمیر گوشی به شرح زیر هستند:

  • گوشی هواوی میت 30 پرو از نظر معیار قابلیت تعمیر ما، امتیاز 5 از 10 را کسب می کند.
  • اغلب اجزای گوشی ماژول بوده و هر یک مستقلاً قابل تعویض هستند.
  • در این گوشی فقط از پیچ های استاندارد فیلیپس استفاده شده است.
  • کشیدن زبانه های نارنجی، جایگزاری باتری را نسبتاً سریع می کند اگر قبلاً آن زبانه ها را از فریم پلاستیکی، پوشش عقب و برخی از کابل ها خراش داده باشید.
  • فقط تعداد محدودی از اجزا برای سرویس دهی نیازمند جداسازی گسترده هستند.
  • بدون برداشتن باتری می توان صفحه نمایش را برداشت هر چند که هنوز کنار زدن و ممانعت برخی کابل ها دشوار است.
  • هر چند که چسبی کردن شیشه جلو و عقب گوشی ها چاره خطر بالای شکستگی می باشد اما استفاده از آن تعمیرات را بسیار دشوارتر و زمان بر تر خواهد کرد.
