اگر اخیراً متوجه شده اید که بلندگوی گوشی آیفون XS شما کار نمی کند به طوری که در هنگام تماس، پخش آهنگ و غیره صدایی از گوشی شنیده نمی شود یا که با وجود قرار دادن گوشی در حالت ویبره، لرزشی در آن احساس نمی شود؛ این ایرادات ممکن است نگران کننده باشند اما چاره کار آسان است. برای رفع این دو مشکل به ترتیب نیازمند تعویض بلندگوی خارجی آیفون XS و تعویض taptic engine آیفون XS خواهید بود. به همین دلیل لازم دانستیم که در این صفحه، نحوه تعویض ویبراتور/ بلنگوی خارجی آیفون XS را آموزش دهیم تا شما نیز مانند حرفه ای ها بتوانید گوشی خود را تعمیر کنید.

تعویض ویبراتور/ بلندگوی خارجی آیفون XS، قدم اول: جداسازی صفحه نمایش از شاسی

قبل از اقدام برای باز کردن گوشی و تعویض قطعات مختلف آن نیاز است که گوشی خود را خاموش کنید. برای خاموش کردن گوشی آیفون XS، باید دکمه پاور گوشی که در سمت راست قرار دارد و یکی از دکمه های صدا را به طورهمزمان فشار داده و برای چند ثانیه نگه دارید تا دکمه “Switch off” بر روی صفحه نمایش ظاهر شود. اکنون دکمه قرمز رنگ خاموش را با انگشت به سمت راست بکشید تا گوشی خاموش شود.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

سوزن سیم کارت را بردارید و آن را در سوراخ مخصوص خشاب سیم کارت قرار داده و مقداری فشار دهید تا خشاب سیم کارت از جایش خارج شود. حال خشاب را با دست بگیرید و از گوشی جدا کنید.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

خشاب سیم کارت آیفون XS جدا شد.

تعمیر آیفون XS

در قدم بعدی، دو پیچ مشخص شده به رنگ قرمز را با کمک پیچ گوشتی پنج سو باز کنید. وظیفه این پیچ ها، محکم نگه داشتن صفحه نمایش بر روی شاسی است.

تعمیر آیفون XS

اکنون از اسپاتول فلزی(iSesamo) برای ایجاد شکاف بین شاسی و صفحه نمایش در گوشه سمت چپ_ پایین استفاده کنید.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

به محض ایجاد شدن شکاف، فوراً پیک را درون درز ایجاد شده قرار دهید؛ حال پیک را ابتدا به سمت چپ سپس به سمت بالا در سمت راست خود بکشید تا صفحه نمایش از شاسی جدا شود.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

همین کار را در سمت چپ گوشی نیز تکرار کنید و در آخر کار، عمل جداسازی را در بخش بالایی صفحه نمایش به پایان برسانید.
تذکر: برای انجام این کار، همیشه از پیک استفاده کنید.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

حال صفحه نمایش را با دست بگیرید و آن را مانند کتاب باز کنید.
تذکر: مراقب باشید! هرگز صفحه نمایش را به سمت بالا نکشید زیرا هنوز توسط فلت هایی به مادربرد متصل است.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

پیچ گوشتی سه سو را بردارید و سه پیچ قرمز رنگ را که در شکل مشخص شده اند، باز کنید.

تعمیر آیفون XS

سپس پیچ چهار سو را که در شکل میبینید، باز کنید.

تعمیر آیفون XS

حال، صفحه محافظ فلزی را با پنس بگیرید و جدا کنید.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

کانکتور باتری را جدا کنید. برای این کار همیشه از اسپاتول پلاستیکی استفاده کنید.
تذکر: این مرحله بسیار مهم است و به دلیل مسائل ایمنی باید رعایت شود!

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

با همان اسپاتول پلاستیکی ادامه دهید. در این جا، کانکتور مربوط به سنسور مجاورتی|کپسول صدا| نور|بلندگوی داخلی را جدا کنید.
سپس با دقت اولین فلت صفحه نمایش را جدا کنید.

تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS
تعمیر آیفون XS

کار را با جدا کردن دومین فلت ادامه دهید.
صفحه را با دست بگیرید و جدا کنید.

تعمیر آیفون XS

تعویض ویبراتور | بلندگوی خارجی آیفون XS، قدم دوم: جداسازی ویبراتور | بلندگوی خارجی از شاسی

ابتدا هشت پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها، نگه داشتن ویبراتور | بلندگوی خارجی بر روی شاسی است.

با کمک یک پنس، قطعه فلزی مشخص شده در شکل واقع در سمت چپ را بگیرید و جدا کنید.

تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS

همین کار را این بار برای قطعه فلزی سمت راست انجام دهید.

تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS

حال از اسپاتول پلاستیکی برای جدا کردن کانکتور taptic engine (ویبراتور) استفاده کنید.

تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS

مجموعه ویبراتور| بلندگوی خارجی را با کمک اسپاتول پلاستیکی بیرون بکشید سپس بلندگو را همانند شکل سوم این مرحله، مقداری کنار بزنید تا کانکتور ویبراتور در دسترس قرار بگیرد.

تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS

در آخر با کمک اسپاتول پلاستیکی کانکتور ویبراتور را جدا کرده و ویبراتور| بلندگوی خارجی را به طور کامل بردارید.

تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS

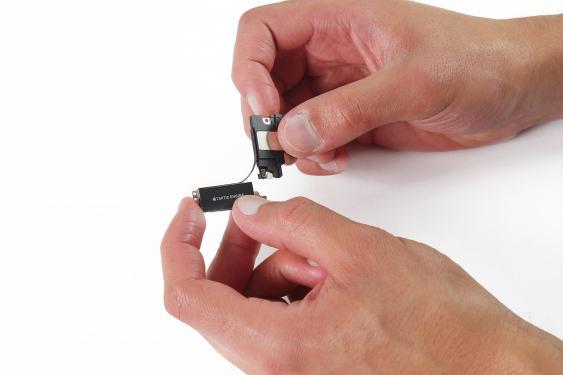

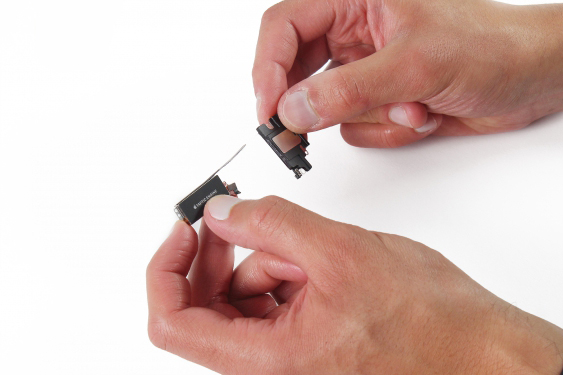

دو قطعه را با دست بگیرید و به آرامی از یکدیگر جدا کنید.

تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS
تعویض بلندگوی خارجی آیفون XS

بلندگوی خارجی آیفون XS و ویبراتور آیفون XS از شاسی جدا شده و آماده تعویض است.

هدف ما از این آموزش تعویض ویبراتور| بلندگوی خارجی آیفون XS است. انجام این کار به راحتی و در دو مرحله اصلی: جداسازی صفحه نمایش از شاسی و جداسازی ویبراتور | بلندگوی خارجی خلاصه شد.
